篇一 : 数字时钟的设计

南华大学电气工程学院

《电子技术课程设计》任务书

设计题目： 数字时钟的设计

专 业：

学生姓名: 学 号:

起迄日期: 2011年 1月3日 ~ 2011年1月14日 指导教师: 陈 蔚

教研室主任： 管金云

1

数字钟的设计 数字时钟的设计

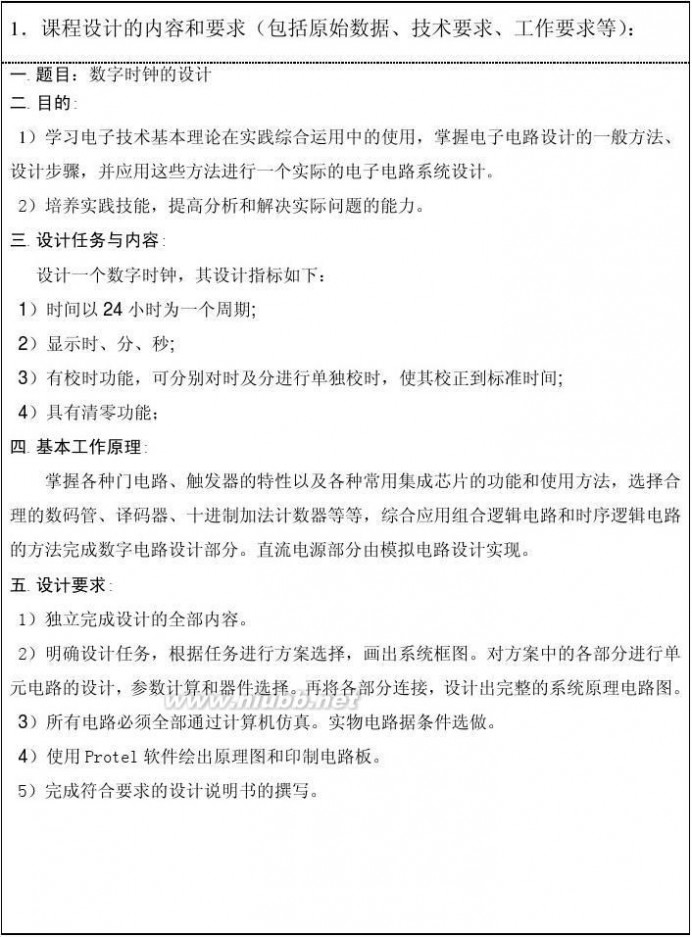

《电子技术课程设计》任务书

数字钟的设计 数字时钟的设计

目 录

引 言

1. 数字时钟总体方案 ?????????????????????????6

1.1 数字时钟总体方案的确定 ??????????????????????6

1.2 数字时钟总体方案图 ????????????????????????6

1.3 数字时钟电路的组成 ????????????????????????7

1.4 数字时钟的工作原理 ????????????????????????7

2. 数字时钟单元电路 ?????????????????????????8

2.1 电源电路 ?????????????????????????????8

2.2 校时、分电路 ???????????????????????????9

2.3 秒脉冲发生电路 ??????????????????????????9

2.3.1 由555定时器构成的多谐振荡电路 ?????????????????9

2.3.2 分频电路 ????????????????????????????11

2.3.3 秒脉冲发生电路总图 ???????????????????????12

2.4 计数电路 ?????????????????????????????12

2..4.1 异步十进制计数器74LS290介绍 ?????????????????12

2.4.2 二十四进制计数电路 ???????????????????????13

2.4.3 六十进制计数电路 ????????????????????????14

2.4.4 译码显示电路 ??????????????????????????14

3. 数字时钟单元电路和总电路的仿真图 ??????????????????17

4．数字时钟材料清单 ??????????????????????????20 总结 ?????????????????????????????????21 参考文献 ???????????????????????????????22 附图

4

数字钟的设计 数字时钟的设计

引 言

随着数字技术的迅速发展，各种中、大规模集成电路在数字系统、控制系统、信号处理等方面都得到了广泛的应用。[]这就迫切要求理工科大学生熟悉和掌握常用中、大规模集成电路的功能以及在实际运用之中的方法。除通过实验教学培养数字电路的基本实验方法、分析问题和故障检查方法以及双踪示波器等常用仪器使用方法等基本电路的实验技能外，还必须培养大学生工程设计和组织实验的能力。本次课程设计的目的在于培养学生对基本电路的应用和掌握，使学生在实验原理的指导下，初步具备基本电路的分析和设计能力，并掌握其应用方法：自行拟定实验方案、检查和排除故障、分析和处理实验结果及撰写实验报告的能力。数字时钟是一种计时装置，它具有“时”、“分”、“秒”计时功能和显示时间功能。数字时钟走时精确度高、稳定性好、不需要经常调校，使用携带方便，因此在定时控制、时间程序控制等方面都得到非常广泛的应用。本次设计我

查阅了许多有关数电方面的书籍，使自己对这方面的知识有了更深一步的了解。 5

数字钟的设计 数字时钟的设计

数字时钟的设计

1. 数字时钟总体方案

1.1 数字时钟总体方案的确定

数字时钟的组成一般由计数器、译码器、显示器、振荡器及分频器等几部分组成。［)振荡器产生的时标信号送入分频器，分频器将其送入的时标信号分频成秒脉冲信号。再把秒脉冲送入计数器进行计数，并把累计的计数结果以“时”、“分”、“秒”的数字显示出来。“秒”的显示由二级计数器和译码器组成六十进制计数器电路来实现，“分”的显示电路与秒相同。“时”的显示由二级计数器和译码器组成的二十四进制计数器电路来实现。
